产品名称:零件部件测绘实训平台

规格型号:HQZ-Z 型

产品价格:联系客服

基础参数:

返回1号制图桌产品中心

  • 产品概述
  • 技术参数
  • 实验项目
  • 相关产品

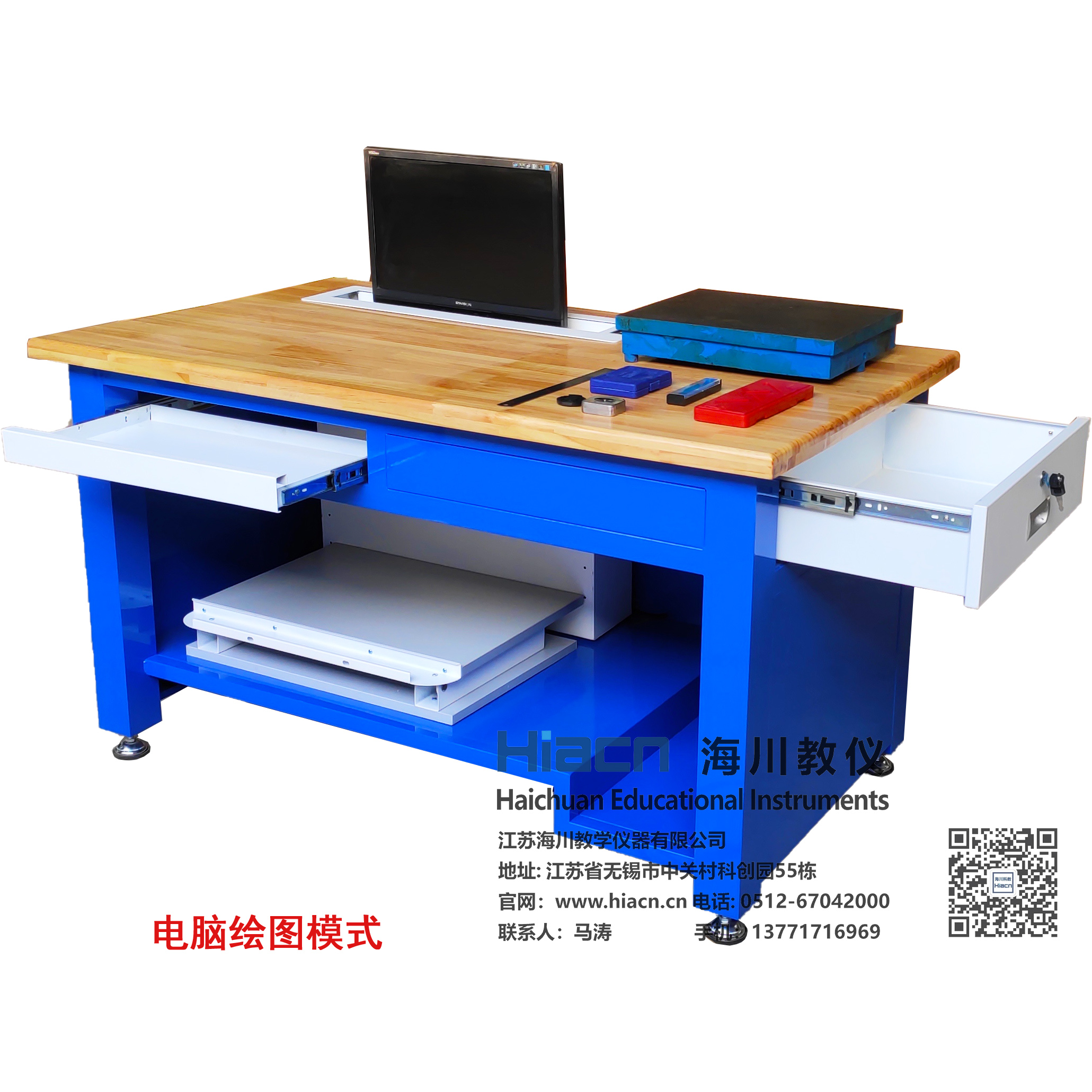

         HQZ-Z 型 零件部件测绘实训平台为海川公司生产的制图绘图实训设备产品,多功能设计,根据应用场景不同,可分为手工绘图模式、电脑绘图模式、零部件模型测绘模式,配套我单位生产的凸轮机构测绘箱、平口钳测绘箱、模具锥顶座测绘箱、偏心机构测绘箱、千斤顶测绘箱、基础零件测量箱等测量模型套件,可方便的进行各类基础和典型零件测绘实训,也是今年来制图技能大赛应用的经典典型产品套装。

零件部件测绘实训平台高档新款绘图桌

1、装置尺寸1400×800×800mm,钢木结构,由两侧桌腿架、抽屉架、显示器托架、主机托架及松木实木桌面板安装组成,桌腿下安装4个调整脚。

2、桌面左侧为绘图区,配有可升降电脑显示器机构组件,下部分为手工绘图区;桌面右侧为手工测绘区,用于零部件测量、草图绘制。

3、配置一个抽屉,放置在产品右侧,向右抽拉,里面放置测绘用的工具和量具,在比赛和实训过程中抽屉直接敞开。

4、装置配带一只漏电保护开关及三个五芯电源插座,通过单相电源插头连接实训室电源上,用于电脑供电及其他用电。

5、设备配置0~80°度可调绘图板、300×400×50mm大理石平台。

6、交互式机械制图多媒体教学资源:该产品为在计算机上运行操作的多媒体套装,同时又具有极强的交互性和操作性,创造了一种新型的教、学模式。内容包含:制图知识、机件表达形式、常用件标准件画法和装配图、投影作图等内容。资源部分模拟场景形式采用Flash等和电子图画进行教学,非VCD影音资料,是制图教学专业理想的实训配套资源(每实训室共配1套  开标现场提供软件演示)

7、投标提供产品实物图。

配套高档测绘模型系列产品,请点击文字前往!

 铝合金测绘模型箱
