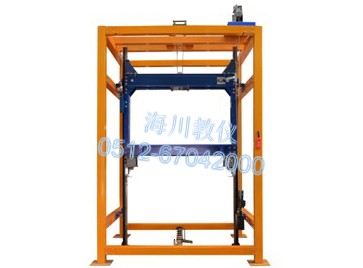

HC-DT-AQQ2型 电梯限速器安全钳教学实训装置
一、产品概述该装置采用真实的电梯实物部件。特殊的设计能够使学生更直观地了解限速器与安全钳的结构，更有效地帮助学生掌握其工作原理。通过电动提升装置，可实现限速器安全钳联动。另外学生也可根据相关要求，借助模拟井道对限速器安全钳进行安装与保养。
二、技术指标要求电源输入：三相四线 AC220V 50Hz ；
工作环境：海拔＜ 1000m ；温度 -10 ℃～ +40 ℃；湿度＜ 95%RH 无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
整机功耗：≤ 0.5KW ；
最大起重量：≤ 600kg ；
限速器额定速度：≤ 1.0m/s ；
安全钳动作速度：≤ 1.0m/s ；
整机重量：≤ 600kg ；
外形尺寸： 2100mm × 2000mm × 3500mm （长×宽×高）。
三、配置清单 | 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 井道框架 | 1 | 台 | 材料： Q235 / 表面喷塑处理 |
| 2 | T 型导轨 | 2 | 条 | T75-3/B |
| 3 | 导轨支架 | 4 | 对 | 材料： Q235 / 表面喷漆处理 |
| 4 | 压导板 | 8 | 个 | |
| 5 | 轿厢龙门架 | 1 | 套 | 材料： Q235 / 表面喷漆处理 |
| 6 | 安全钳提拉连杆 | 1 | 套 | 材料： Q235 / 表面喷漆处理 |
| 7 | 限速器安装底板 | 1 | 块 | 材料： Q235 / 表面喷漆处理 |
| 8 | 限速器－涨紧装置 | 1 | 套 | 额定速度：≤ 1.0m/s |
| 9 | 安全钳 | 2 | 只 | 额定速度：≤ 1.0m/s |
| 10 | 上导靴 | 2 | 只 | 滑动导靴（ 10mm) |
| 11 | 下导靴 | 2 | 只 | 滑动弹性导靴（ 10mm) |
| 12 | 液压缓冲器 | 1 | 台 | 额定速度：≤ 1.0m/s ；总质量： 600kg ～ 3000kg |
| 13 | 电动提升机 | 1 | 台 | 2T |
| 14 | 电气控制箱 | 1 | 个 | 材料： Q235 / 表面喷塑处理 |
| 15 | 按钮盒 | 1 | 个 | |
| 16 | 限位开关 | 2 | 个 | S3-1370B |
| 17 | 限位开关支架 | 2 | 个 | 材料： Q235 / 表面喷漆处理 |
| 18 | 安全钳开关 | 1 | 个 | UKS |
| 19 | 安全钳开关底板 | 1 | 个 | 材料： Q235 / 表面喷漆处理 |
| 20 | 钢丝绳 | 7 | 米 | 公称直径：? 8mm ；结构： 8 × 19S+FC |
| 21 | 钢丝绳夹 | 6 | 个 | ? 8 |
| 22 | 安装工具 | 1 | 套 | 详见配套工具清单 |
| 23 | 随机资料 | 1 | 份 | 实训指导书及相关说明书等资料 |
四、配套工具 | 序号 | 名称 | 型号 | 数量 | 单位 | 备注 |
| 1 | 铝合金人字梯 | 2.5 米 | 1 | 张 | |
| 2 | 开口扳手 | 24 ～ 27 | 1 | 把 | |
| 3 | 梅花扳手 | 24 ～ 27 | 1 | 把 | |
| 4 | 开口扳手 | 13 ～ 16 | 1 | 把 | |
| 5 | 梅花扳手 | 13 ～ 16 | 1 | 把 | |
| 6 | 开口扳手 | 18 ～ 21 | 1 | 把 | |
| 7 | 梅花扳手 | 18 ～ 21 | 1 | 把 | |
| 8 | 锤子 | 3P | 1 | 把 | |
| 9 | 卷尺 3m | 3m | 1 | 把 | |
五、实训项目 1、T 型导轨（轿厢导轨）安装与调整；
2、轿厢龙门架的安装；
3、上导靴的安装；
4、安全钳连杆的安装；
5、限速器的安装；
6、涨紧装置的安装与调整；
7、下导靴的安装；
8、安全钳与下导靴的调整；
9、安全钳开关的安装与调整；
10、限位装置的安装与调整；
11、T 型导轨与导靴的保养；
12、限速器－安全钳的保养；
13、限速器安全联动功能试验。
